Inkrementalgeber rastend mit Taster / 12 Zähne

Beschreibung

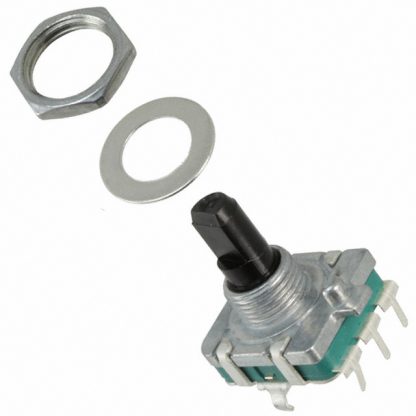

Mechanischer Drehgeber (Inkrementalgeber, Drehimpulsgeber) zum Anschluss an den digitalen Eingängen des Arcaze USB-Interface.

Enthalten ist nur der Encoder selbst, kein Trägerboard. Anschluss an Arcaze durch selbst zu erstellende Lötverbindung (zum Beispiel an ARC-CAB-IDC40-OPEN-0.5).

Eigenschaften

• 12 fühlbare Rasten pro Umdrehung
• Ein Impuls pro Rastung (=4 Flanken)
• Pro Encoder sind 2 Eingänge am Arcaze erforderlich

Downloads

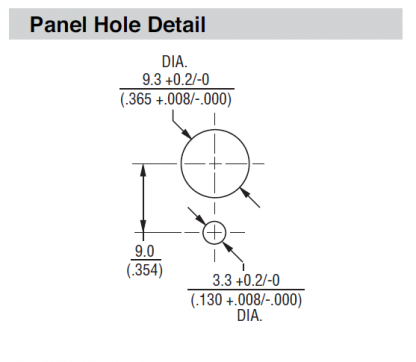

• Bourns Encoder Datasheet

Anschluss

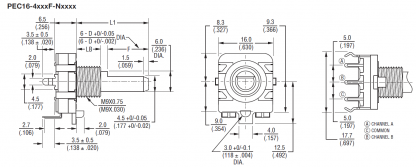

Die Encoder haben folgende Anschlussbelegung:

• A und B sind die geschalteten Ausgänge
• C steht für Common, ist also der gemeinsame Pin

ACHTUNG! Beachten Sie, dass der gemeinsame Pin der Rechte, nicht der Mittlere! Dieser wird mit GND verbunden.

Der Encoder kann an zwei aufeinanderfolgende (digitale) Eingangspins am Arcaze angeschlossen werden, hier zum Beispiel A01 und A02:

• A und B werden also mit den Eingängen verbunden
• C(ommon) wird mit einem beliebigen der GND-Pins verbunden.

Falls die Drehrichtung umgekehrt als gewünscht sein sollte, dann können einfach A und B einfach miteinander vertauscht werden.
